本工法適用于工業與民用建筑工程中大跨度拱形鋼結構安裝工程。尤其適合土建主體結構為混凝土框架梁板，上部為大跨度拱形鋼結構的工程。

工藝原理

主拱安裝在能同時滿足設計分段要求和運輸要求的前提下，采用分段制作、運輸和安裝。為確保整體空間結構的穩定性，主拱的安裝需穿插在其他結構梁安裝的同時進行，主拱的安裝順序是從四個主拱腳向上進行安裝，*后在頂部中間合攏，主拱安裝的同時，及時進行主拱和屋面拱之間的拉桿支撐的安裝。

施工工藝流程及操作要點

1、工藝流程

建立測量控制網及測量控制 → 主拱支撐架體設計→ 主拱吊裝及安裝 → 卸荷

2、操作要點

大跨度鋼拱安裝同時涉及分段及吊機的選擇、施工測量定位、支撐架體的設臵、鋼拱的吊裝及安裝、卸荷等多種施工工藝，而鋼拱的吊裝及安裝是整個施工過程的關鍵。

2.1、建立測量控制網及測量控制

1．GPS點的交接及復核

根據GPS點的成果，制定點位精度的復查，具體測量步驟：根據GPS點的布局，在施工區域邊布設二級控制網，按閉合導線的觀測方法，計算出導線精度，再根據計算出的點位精度，如果GPS點的成果符合施工要求即可使用，反之要對導線實行平差后才可使用；對水準點的復查，采用國家二級水準的要求進行復查，在施工區域內按施工需要布設若干固定的水準基準點，對布設的水準點實行聯測。

建立施工控制網（有軸線控制樁），形成統一布局（見下圖）

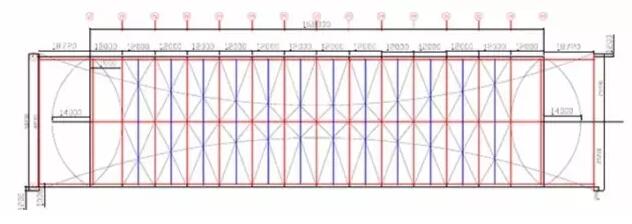

2.2、施工中的測量控制

1．主拱跨度大，對于四個主拱與地面接觸點的控制精度要求相對高，

在二級導線的基礎上用極坐標法放樣出四個接觸點，建立一矩形導線閉合環，用距離、角度復核精度；

2．主拱為斜平面主拱，在測量控制上采用直角相交觀測法；

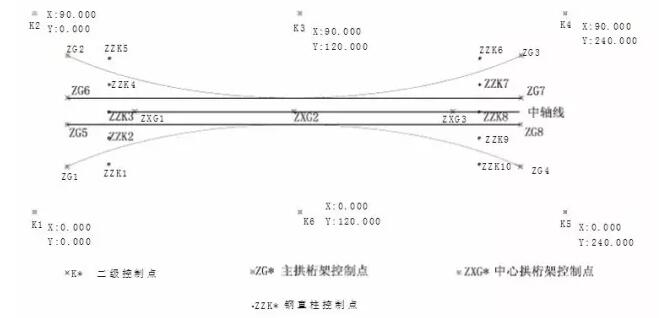

3．主拱采用分段安裝，在二級控制基礎上布臵方格網，對桁架節點進行控制，詳見下圖：

4．高程測量

依據現場的已知水準點，在施工場區內測設水準基準點，水準點的密度應為100m左右一個，水準路線構成附和路線，以便校核，觀測精度要滿足四等水準的要求，閉合差要小于52.jpg

（L為線路長，以千米計；n為測站數。）

5．變形觀測

在確認施工安裝準確后，以安裝監測所測定的每個標志點的實際坐標和高程作為基準值。以后每隔2周按安裝監測時用同精度的觀測方法對標志點進行觀測，計算出坐標和高程與基準值進行比較，從而確認鋼架頂部的變形情況。直至建筑物封頂看不見標志點后，變形觀測結束。

2.3 、主拱支撐架體設計

1．根據鋼拱結構體系分折，并結合設計結構的節點詳圖，首先安裝周邊的鋼柱及鋼柱間的連梁，然后安裝中間拱和屋面梁，在主拱未能形成三角形桁架之前，整個屋面鋼結構的中間部分荷載全由中間拱來支撐，所以首先在中間拱下方設臵支撐，并根據混凝土柱網間距在中間拱下方每個混凝土柱柱頂設臵承重支撐架。

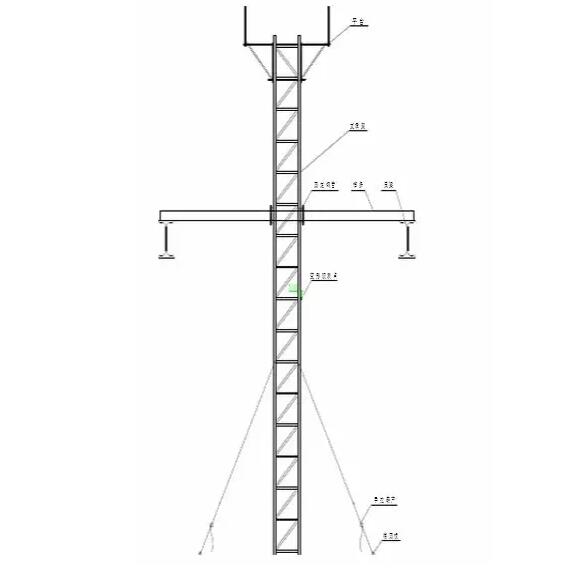

主拱為主要受力桿件及結構體系的主支撐構件，在分段吊裝時自重必須外加支撐體系來完成，所以在主拱的投影弧線上同樣根據混凝土結構梁、柱位臵、間距等設臵底部承重支撐。其位臵盡量選在每兩橫軸中間附近，即在各撐桿與斜主拱相交點附近，主拱下各支承架設臵在每兩軸中間，既能符合斜主拱承重定位拼裝要求，也滿足各撐桿的安裝施工。主拱下支撐固定詳見下圖。

每個支承架搭設前，需首先安裝完畢該跨的屋梁，并將該處支承架上部臨時采用檁條將支承架與屋梁連接固定，必要時將支承架頂端用攬繩與屋梁上的檁托板拉牢，以確保支承架上部穩定性，同時在支承架屋梁與樓面之間中部也用攬繩與樓面錨固板拉牢固定，攬繩上應設有手拉葫蘆以便于調節，并在支承架下部焊上?48短鋼管，用腳手鋼管將支承架下部連結牢固，確保支承架體的整體穩定性。
